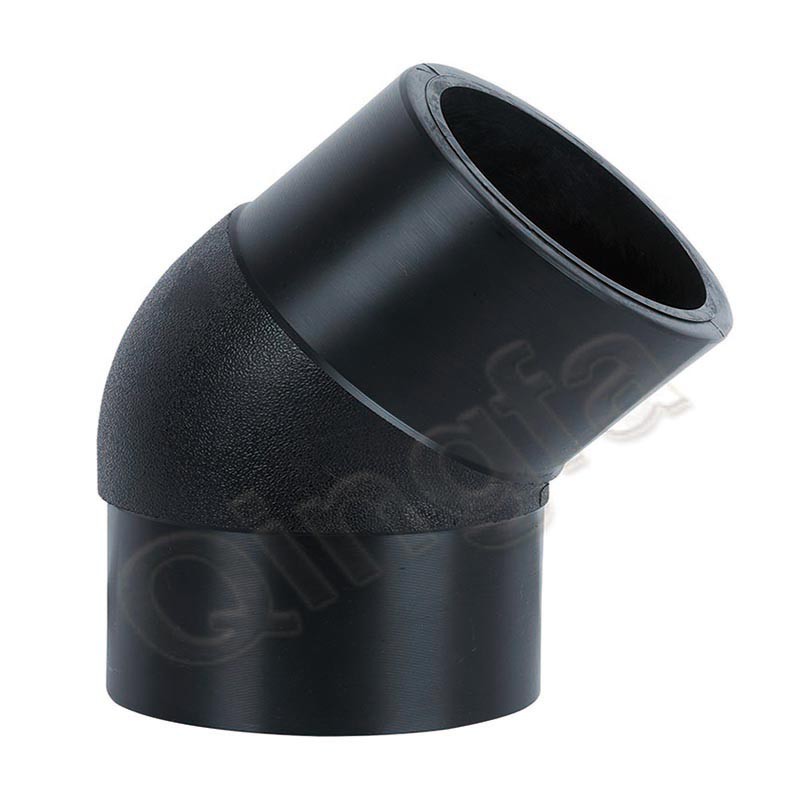

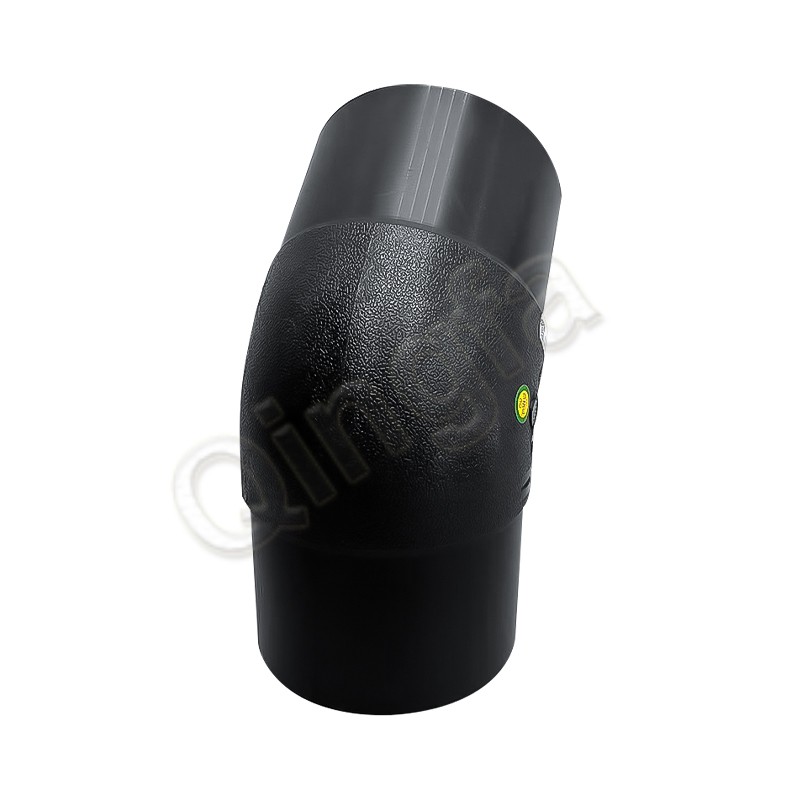

ایچ ڈی پی ای بٹ فیوژن کہنی

PE100 پریشر پائپ لائنز کے لیے بٹ فیوژن 45 اور 90 ڈگری کہنی۔

انکوائری بھیجنے

سمت میں تبدیلی وہ ہوتی ہے جہاں پائپ رن خراب جوڑ کو کم سے کم برداشت کرتا ہے، کیونکہ دباؤ کا زور ویلڈ کے محور سے دور ہوتا ہے۔ بٹ فیوژن 90 ڈگری کہنی ہر ایک سرے پر ایک ساکٹ کے ساتھ سنگل مولڈ باڈی کے اندر ٹرن ڈالتی ہے، اس لیے کونا سیدھا کی طرح مسلسل PE100 سے بنا ہے۔ سائٹ پر جو چیز اہمیت رکھتی ہے وہ یہ ہے کہ یہ پیش گوئی کے مطابق برتاؤ کرتا ہے: وہی ساکٹ کی گہرائی، وہی حرارتی پیٹرن، وہی ویلڈ ریکارڈ - کام کے بعد کام، بیچ کے بعد بیچ۔

اس ورژن کا تکنیکی کیس: بٹ-فیوژن کہنی جس میں ویلڈ کی طاقت پائپ کی دیوار کے برابر ہے۔ الیکٹرو فیوژن کہنیوں سے بڑے قطر (DN630+ تک) کا احاطہ کرتا ہے، مین لائن نیٹ ورکس کے لیے موزوں۔

تفصیلات کا خلاصہ

OEM / ODM	باڈی پر لوگو، آپ کی ڈرائنگ پر پیکیجنگ
معیاری	PE100; ISO 4427/EN 12201/GB/T 13663/DIN 8074-8075
ظاہری شکل	سیاہ، UV مستحکم (درخواست پر گیس کے لیے پیلی دھاری دار PE100)
مشترکہ قسم	بٹ فیوژن جوائنٹ، ایک معیاری بٹ ویلڈنگ مشین اور کلیمپنگ ٹولز کے ساتھ بنایا گیا ہے۔
دیوار کی موٹائی کا سلسلہ	SDR11/SDR17
دباؤ کی درجہ بندی	SDR11=PN16 · SDR17=PN10 (پانی، 20 C، فی ISO 4427-2 / EN 12201-2)
مرکزی بازار	یورپ، مشرق وسطیٰ، جنوب مشرقی ایشیا، آسٹریلیا، جنوبی امریکہ، افریقہ
جسم / مواد	ورجن PE100، ایک ٹکڑے میں ڈھلا
قطر کی حد	DN20-DN1600
سرٹیفیکیشن منعقد ہوا	ISO 9001:2015, CE, SGS
ڈیوٹی	بڑے-قطر کی گیس، پانی کی فراہمی اور صنعتی پائپنگ میں سمت تبدیل ہوتی ہے۔

بٹ فیوژن 90 ڈگری کہنی کے طول و عرض

d0=اختتام کے قطر سے باہر؛ L, L1 اور H=درج ذیل جدول میں درج ابعاد

سائز	L (ملی میٹر)	L1 (ملی میٹر)	H (mm)
ڈی این 20	70±5	41 +5/0	58±3
ڈی این 25	82±5	41 +5/0	68±3
ڈی این 32	92±5	44 +5/0	74±3
ڈی این 40	102±5	49 +5/0	80±3
ڈی این 50	125±5	55 +5/0	98±3
ڈی این 63	135±5	63 +5/0	102±3
ڈی این 75	165±5	70 +5/0	120±3
ڈی این 90	185±5	79 +5/0	138±3
ڈی این 110	207±5	82 +5/0	150±3
ڈی این 125	245±5	100 +5/0	180±3
ڈی این 140	245±5	85 +5/0	172±3
DN160	278±5	98 +5/0	195±3
ڈی این 180	300±6	105 +5/0	207±3
DN200 (مشینڈ)	355±6	125 +5/0	251±3
DN225	400±6	140 +5/0	284±3
ڈی این 250	416±6	129 +5/0	287±3
DN280	435±8	130 +5/0	290±4
ڈی این 315	515±8	150 +5/0	354±4
ڈی این 355	545±8	160 +5/0	363±4
ڈی این 400	580±8	150 +10/0	373±4
ڈی این 450	680±10	180 +10/0	445±5
ڈی این 500	770±15	210 +10/0	510±6
DN560	830±15	210 +10/0	540±7
DN630	920±15	210 +10/0	594±7
DN710	910±20	160 +10/0	542±10
ڈی این 800	1010±20	160 +10/0	595±10
DN900	1140±20	165 +10/0	670±10
DN1000	1235±20	160 +10/0	720±10
ڈی این 1200	1505±30	215 +15/0	890±20

ہر اعداد و شمار ملی میٹر میں ایک مکمل طول و عرض ہے۔ یکطرفہ رواداری جیسے کہ +3 یا +5 کم ہے-حد صفر، بالائی حد +3 یا +5 ملی میٹر۔

اپنی انکوائری کے ساتھ پائپ کا شیڈول بھیجیں اور چارٹ کو پڑھنے کے بجائے آپ کے لیے ساکٹ کی گہرائی اور ویلڈ کے پیرامیٹرز کی تصدیق ہو جاتی ہے۔ غیر-چارٹ سائز آرڈر کے لیے بنائے گئے ہیں۔

ہمیں آپ سے کیا ضرورت ہے۔

کنٹرول کرنے والی شخصیت کا سامنا مرکز میں ہوتا ہے اس کے بعد، ساکٹ کی گہرائی پائپ SDR سے مماثل ہونی چاہیے، اور مجموعی اونچائی یہ طے کرتی ہے کہ موڑ پر کھدائی کتنی گہری ہونی چاہیے۔

جہاں اس کا استعمال ہوتا ہے۔

یہ فٹنگ بڑے-قطر کی گیس میں سمت کی تبدیلیوں کے لیے مخصوص ہے۔ عملی طور پر جو احاطہ کرتا ہے:

• داخلے کے مقام پر رائزر اور اسٹیک کنکشن

• سروس کنکشن جو عمارت میں داخل ہوتے ہیں مین کے دائیں زاویوں سے

• پانی کی فراہمی اور صنعتی پائپنگ

نیٹ ورک نوڈس جہاں کئی مینز ملتے ہیں۔

• چیمبرز اور گڑھے جہاں رن کو ایک محدود قدم کے نشان کے اندر جانا پڑتا ہے۔

یہ کس چیز سے بنا ہے اور کس چیز سے ملتا ہے۔

جسم کو کنواری PE100 سے ایک ہی شاٹ میں ڈھالا جاتا ہے، جس میں دباؤ والی دیوار میں کوئی ریگرینڈ نہیں ہوتا ہے۔ پیداوار PE100 کی پیروی کرتی ہے۔ ISO 4427/EN 12201/GB/T 13663/DIN 8074-8075، جس میں ٹولنگ کی تبدیلی کے بغیر ISO 4427, EN 12201, GB/T 13663 یا DIN 8074-8075 پر لکھے گئے پروجیکٹس کا احاطہ کیا گیا ہے۔ کام کی منظوری اور سرٹیفکیٹ: ISO 9001:2015, CE, SGS۔ آرڈر کے ساتھ ان سے پوچھیں اور انہیں مخصوص بیچ کے خلاف جاری کیا جاتا ہے۔

آرڈر کی شرائط: MOQ اور لیڈ ٹائم فی سائز اور آرڈر کی مقدار پر بات چیت کے قابل، انکوائری پر تصدیق کریں

کے ساتھ استعمال کیا جاتا ہے۔

میٹنگ کے پرزے: PE100 HDPE پائپ، بٹ فیوژن ویلڈنگ مشین، فیسنگ ٹول، ہیٹنگ پلیٹ یا کلیمپنگ ٹولز۔

اکثر پوچھے گئے سوالات

سوال: کیا اسے گیس نیٹ ورکس پر استعمال کیا جا سکتا ہے؟

A: ہاں۔ گیس سروس کے لیے ہم نیٹ ورک کو درکار مارکنگ اور ٹریس ایبلٹی کے ساتھ گیس کے معیارات کو فراہم کرتے ہیں۔

سوال: بہت بڑے قطر کے بارے میں کیا خیال ہے؟

A: الیکٹرو فیوژن رینج DN25-DN900 پر محیط ہے۔ اس کے اوپر، بٹ فیوژن کہنیوں پر DN1600 تک وہی ڈیوٹی ہوتی ہے۔

سوال: اس کہنی کے سائز کی حد کیا ہے؟

A: DN20-DN1600۔ پائپ کے قطر اور ایس ڈی آر کی تصدیق کریں اور ہم ساکٹ کی گہرائی اور مرکز-کی ڈائمینشن واپس کر دیں گے۔

حد سے زیادہ

90 ڈگری ایلبو ڈائمینشن ڈرائنگ

90 Degree Elbow Dimension Drawing
